ERD620 – NY KOMPAKT VENTILPROVARE TESTER
Efter 46 år och 250.000 testare installerade hos mer än 5.000 kunder över hela världen presenterar ATEQ sin revolutionerande ventiltestare ERD620.
Ny elektronisk modul, ny mätmodul, nytt gränssnitt, nya tillbehör … Allt har gjorts för att förbättra din kvalitetskontroll.

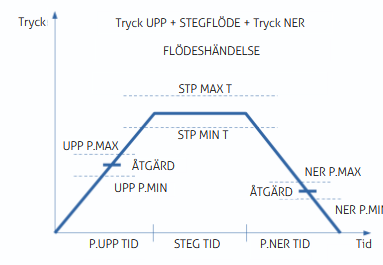

Syftet med instrumentet är att generera en tryckramp och väntar på en händelse som ett flöde visas (t.ex. öppning av ventil). En ramp nedåt kan också detektera när ventilen är stängd. Instrumentet visar händelsetrycken och jämför dem med utsorteringsnivåerna. Som tillval kan flödeshändelsen ersättas av en torrkontakthändelse.
ERD620 : APPLIKATIONER
FLÖDESKONTROLL
Öppning av ventiler, stängning av ventiler med flödesdetektering…
DETEKTERING AV LÄCKAGE
Läckande nivåer med flödesdetektering…
KONTROLL
Tryckkontaktelement…
ERD620 : FUNKTIONER
• Flödesmätning vid direkt eller indirekt provning
• Brett mätområde för flödesmätning
• USA, S.I. och kundenheter
• Mätning under standard- eller kundanpassade förhållanden
• Omräknat flöde vid nominellt tryck
• Mätelementet är helt integrerat i en modul
• 128 program
• Elektronisk regulator från vakuum till 10 bar
• SInställning på nätet (via USB)
• 2 språk (engelska + annat språk)
• Datalagring på internminne eller USB-nyckel
MILJÖ:
ROHS-Standard
FLEXIBELT KOMMUNIKATIONSFORMAT :
•RS232: Skrivare, modbus RTU
•Slav USB: PC-övervakning (WinAteq 300)
•Master USB: USB-nyckel för överföring (parametrar, resultat, …)
•Option fältbuss: Profibus, devicenet, profinet, Ethernet/IP, Modbus RTU
MÄTEGENSKAPER :
ERD620 : SPECIFIKATIONER
ERD620 : OPTIONER
•9 ingångar / 5 lokala utgångar kompatibla med instrument i 5-serien
•6 ingångar/ 6 utgångar 24 V programmerbara för extern automation
•Extern kapillär: Nära testdelen
• 2 pneumatiska utgångar för styrning av tätningsanslutningar
• Minneskort för arkivering av resultat (400 000)
ERD620 : FAKTA
Detaljerad information om ERD620 inklusive funktioner, specifikationer, etc.
ERD620 : TEKNIK
Ibland kan ett läckage betraktas som ett ”litet flöde”, eller ett flöde som ett ”stort läckage”. När din rejektnivå är för hög för andra tekniker kan det vara nödvändigt att använda en laminär flödestestare. Ett flöde sker mellan tryckledningen och läckagehålet på detaljen.
Vårt instrument har ett laminärt flödeselement över vilket vår differenstryckgivare är ansluten.
Varje flöde genererar en tryckskillnad mellan inloppet och utloppet på det laminära flödeselementet, och denna variation mäts av tryckomvandlaren.
När vätskan (gasen) kommer in i enheten 1 rör den sig genom ett kalibrerat flödesrör 2, vilket orsakar ett tryckfall. Tryckfallet mäts av en differenstrycksensor 3. Trycket i den del som ska testas 5 mäts av givaren 4.
